Что включает измерение сопротивления молниезащиты и какие параметры проверяются?
Измерение сопротивления молниезащиты представляет собой комплекс инструментальных и натурных измерений, предназначенных для оценки работоспособности внешней и внутренней системы защиты здания от прямого удара молнии и опасных перенапряжений. В ходе работ специалисты обследуют молниеприемники, токоотводы, соединительные элементы, заземляющие устройства, защитный проводник, главную заземляющую шину и систему уравнивания потенциалов. Основное внимание уделяется сопротивлению растеканию тока заземляющего устройства, непрерывности электрической цепи между отдельными элементами, надежности болтовых и сварных соединений, отсутствию коррозии и механических повреждений.
До начала измерений изучаются проектная и исполнительная документация, техническое задание, сведения о реконструкциях и результаты предыдущего лабораторного контроля. Методика проведения выбирается с учетом типа объекта, конструкции фундамента, состояния грунта, сезонных условий и требований ПУЭ, действующих стандартов и иной нормативной документации. Измерительное оборудование и испытательное оборудование должны иметь действующую поверку, а полученные результаты измерений фиксируются с указанием условий проведения, примененного метода и допустимой погрешности измерений.
При необходимости дополнительно проверяется состояние электропроводки, кабельных линий, изоляции кабеля, устройств защиты от импульсных перенапряжений, автоматических выключателей и устройств защитного отключения. Такая комплексная оценка позволяет выявить не только превышение сопротивления заземления, но и разрывы цепей, ослабление контактов, ошибки монтажа и отсутствие электрической связи между элементами системы. По итогам заказчик получает протокол электроизмерений, протокол результатов и техническое заключение о соответствии требованиям, а также рекомендации по устранению выявленных недостатков. Работы проводятся на объектах в Заинске и в Татарстане с учетом фактического состояния здания и условий его эксплуатации.
Какая методика проведения применяется при проверке заземляющего устройства молниезащиты?
Методика проведения измерений определяется назначением объекта, конструкцией заземляющего устройства и возможностью безопасного доступа к контролируемым элементам. Перед началом испытаний специалист выполняет визуальное обследование молниезащиты, уточняет расположение токоотводов и заземлителей, проверяет доступность контрольных соединений, оценивает состояние защитного проводника и фиксирует возможные изменения, внесенные после строительства. Если система объединена с рабочим или защитным заземлением электроустановки, порядок действий согласовывается с требованиями проектной документации и ПУЭ.

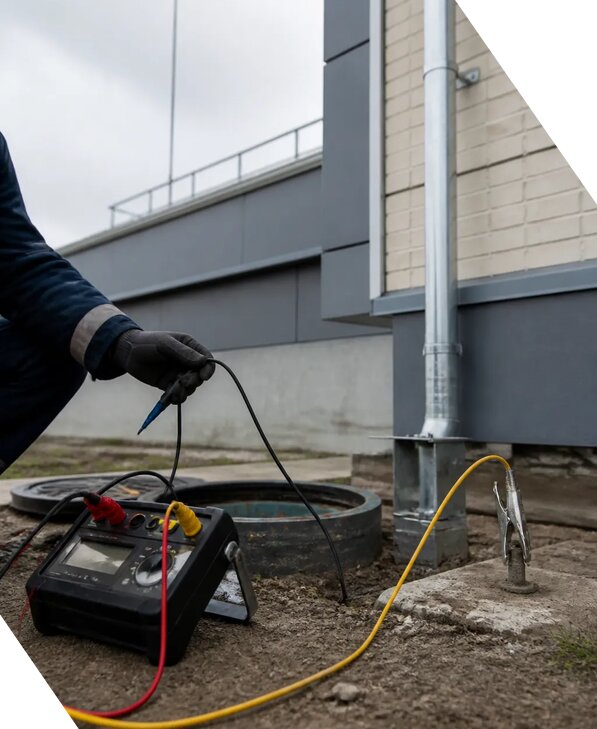

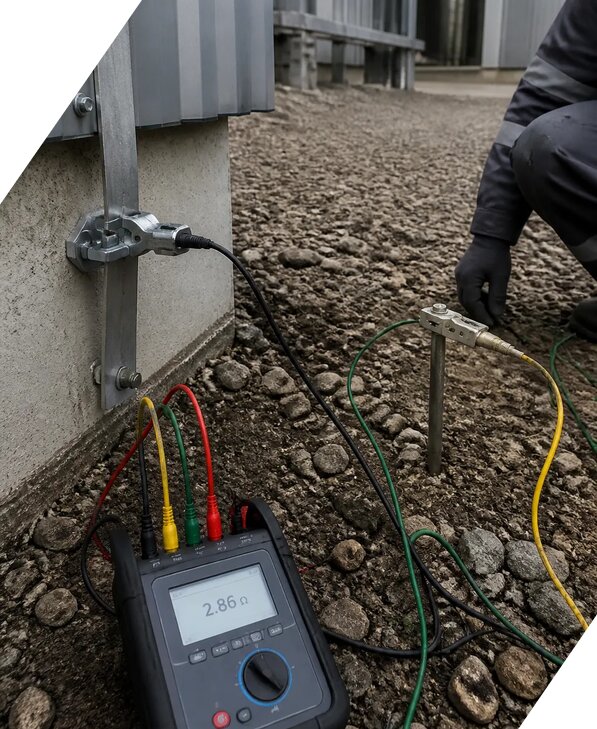

Для определения сопротивления растеканию применяются методы амперметра и вольтметра, трехэлектродная или четырехэлектродная схема, а также специализированные измерительные приборы, рассчитанные на проверку заземляющих устройств. В зависимости от геометрии участка используются вспомогательные токовые и потенциальные электроды. Прибор формирует испытательный ток, после чего фиксируется падение напряжения и рассчитывается сопротивление проверяемого контура. Если территория ограничена, применяются альтернативные схемы, токовые клещи или комбинированные методы, однако их допустимость оценивается специалистом с учетом конфигурации заземлителя и влияния параллельных путей тока.
Во время работ контролируются переходные сопротивления соединений, целостность токоотводов, наличие электрической связи с главной заземляющей шиной и работоспособность системы уравнивания потенциалов. Параллельно может выполняться проверка УЗО с оценкой тока срабатывания и времени срабатывания, а также контроль автоматических выключателей, если это предусмотрено техническим заданием. Измерительное оборудование проходит предварительную проверку, а результаты заносятся в рабочие ведомости и затем в протокол электроизмерений. При проведении испытаний учитываются влажность грунта, температура, состояние покрытия и другие факторы, способные повлиять на погрешность измерений. ЭкспертизаРоссия оформляет результаты в форме, пригодной для внутреннего контроля, приемки работ, технического аудита и подтверждения соответствия требованиям.
Как часто необходимо проводить измерение сопротивления молниезащиты?
Периодичность измерения сопротивления молниезащиты устанавливается с учетом назначения здания, категории надежности, типа системы, условий эксплуатации и требований действующей нормативной документации. Для объектов с массовым пребыванием людей, повышенной пожарной или взрывоопасной опасностью, непрерывным технологическим процессом и большим количеством электронного оборудования контроль требуется проводить чаще, чем для обычных административных или складских помещений. Точный интервал определяется проектом, эксплуатационными регламентами, отраслевыми правилами и внутренним техническим заданием собственника.
Внеплановые измерения необходимы после реконструкции кровли и фасада, ремонта электропроводки, замены кабельных линий, устройства новых инженерных коммуникаций, повреждения токоотвода, попадания молнии, подтопления территории, проведения земляных работ или обнаружения коррозии. Проверка также требуется после изменения схемы заземления, установки нового электрооборудования, монтажа устройств защиты от импульсных перенапряжений и при неудовлетворительных предыдущих результатах. Нельзя ограничиваться только визуальным осмотром, поскольку внешне исправный контур может иметь скрытый обрыв, нарушение сварного соединения или существенное увеличение сопротивления из-за пересыхания и промерзания грунта.
Регулярный контроль включает натурные измерения, оценку состояния молниеприемников и токоотводов, проверку непрерывности цепей и анализ динамики показателей. На объектах, где одновременно контролируется электроустановка, в программу могут включаться проверка УЗО, оценка времени отключения, проверка тока срабатывания устройства защитного отключения, контроль автоматических выключателей, состояния защитного проводника и изоляции кабеля. После завершения оформляются протокол результатов и техническое заключение с указанием даты, условий, примененного оборудования и выявленных отклонений. Заявку на согласование технического задания можно направить Егору Викторовичу, а стоимость отдельных измерений начинается от 2542 руб/м², если расчет ведется по площади объекта.
Какие документы выдаются после проверки молниезащиты и что указывается в протоколе?
По завершении измерений заказчику передается комплект технических документов, подтверждающий фактическое состояние системы молниезащиты на момент обследования. Основным документом является протокол электроизмерений, в котором указываются сведения об объекте, адрес, дата проведения работ, основание для испытаний, данные специалиста, примененная методика проведения, тип и заводские номера приборов, сведения о поверке измерительного оборудования, погодные и грунтовые условия. В таблицах отражаются точки контроля, схема подключения, измеренные значения, нормативные пределы, оценка погрешности измерений и вывод о соответствии требованиям.
В протокол результатов включаются данные о сопротивлении заземляющего устройства, непрерывности токоотводов и защитных проводников, качестве соединений, состоянии главной заземляющей шины и системы уравнивания потенциалов. Если техническое задание предусматривает расширенный контроль электроустановки, отдельно отражаются результаты проверки УЗО, ток срабатывания, время срабатывания, время отключения автоматических выключателей, состояние кабельных линий и изоляции кабеля. Все показатели должны быть связаны с конкретными точками измерений, чтобы можно было повторно проверить проблемный участок и оценить эффективность ремонта.
Дополнительно оформляется техническое заключение. В нем простым и однозначным языком описывается фактическое состояние системы, перечисляются обнаруженные дефекты, указывается их возможное влияние на электробезопасность и приводятся рекомендации по устранению. При выявлении несоответствий специалист может предложить восстановить поврежденный токоотвод, заменить корродированные соединители, обеспечить доступ к контрольным точкам, выполнить повторное измерение или провести дополнительные инструментальные исследования. Документы используются для эксплуатационного контроля, подготовки к проверкам, приемки монтажных работ, страхового и технического аудита. При выполнении работ аккредитованная лаборатория соблюдает установленную процедуру оформления и обеспечивает прослеживаемость всех результатов измерений.
Какие факторы влияют на достоверность измерения сопротивления молниезащиты?
Достоверность измерения сопротивления молниезащиты зависит не только от характеристик прибора, но и от состояния объекта, грунта, правильности выбора измерительной схемы и квалификации исполнителя. На результат влияют удельное сопротивление грунта, его влажность, температура, промерзание, наличие подземных металлических коммуникаций, железобетонных конструкций, параллельных контуров заземления и соединений с инженерными системами. Поэтому одно измерение без анализа условий может дать неполное представление о состоянии системы. Специалист обязан оценить окружающую территорию, выбрать безопасные точки установки вспомогательных электродов и исключить влияние посторонних токовых путей.
Существенное значение имеет исправность оборудования. Перед применением проверяются измерительный прибор, измерительные провода, зажимы, электроды и вспомогательная оснастка. Используемое испытательное оборудование должно соответствовать диапазону предполагаемых значений и иметь действующую поверку или калибровку. Для повышения надежности выполняются повторные измерения, проверяется стабильность показаний, меняется направление или расстояние между электродами, сопоставляются данные по отдельным токоотводам. Если показатели заметно различаются, специалист выясняет причину, а не ограничивается усреднением значений.
На достоверность также влияют временные отключения, влажные соединения, загрязнение контактных поверхностей, скрытая коррозия, повреждение кабельной линии и нарушение электрической связи с защитным проводником. При комплексном обследовании дополнительно проверяются устройство защитного отключения, ток срабатывания, время срабатывания, автоматический выключатель, изоляция кабеля и состояние электропроводки. Все ограничения и особенности фиксируются в протоколе электроизмерений, чтобы результаты можно было правильно интерпретировать. Компания выполняет работы с учетом требований ПУЭ, проектных решений и нормативной документации. По действующей информации компания работает Пн-Пт 09-18 Сб-Вс вых., а при заказе услуги под ключ скидка от 15 процентов.
